一、技術特點及應用范圍
　　1、特點
　　快速滅火，有效防止火災復燃
　　無毒
　　高效除煙，可降低火災現場CO2和CO含量
　　環保無污染
　　使用維護安全、簡便
　　節水，可持續滅火時間長
　　疏散冗余時間較長
　　2、應用范圍
　　適用范圍及場合：
　　A類火災：即固體表面火災及紙張等部分固體深位火災，如：圖書館、檔案館、文物庫等固體危險場所。
　　B類火災：即可燃液體火災，如：液壓站、潤滑油庫、透平油庫、柴油發電機房、燃油鍋爐房、直燃機房等可燃液體火災危險場所。
　　C類火災：即可燃氣體火災，如：燃氣輪機房、燃氣鍋爐房、直燃機房、煤氣站等可燃氣體火災危險場所。
　　電氣設備火災：如：油浸電力變壓器、配電室、油開關柜式、計算機房、通訊機房、中央控制室、大型電纜室、電纜隧（廊）道等電氣設備火災危險場所。
　　其它場所：如：地鐵站、候機樓、醫院候診室等人群密集的公共場所。
　　不適用范圍及場合：
　　含有遇水發生反應造成燃燒、爆炸或產生大量有害物質的場所，如：鉀、鈉、鎂、鋰、鈦、鋯、鉑、钚等活潑金屬；過氧化鉀、過氧化鈉、過氧化鋇、過氧化鎂等過氧化物，以及碳化鈣、碳化鋁、碳化鈉、碳化鉀等碳化物。
　　含有遇水造成劇烈沸溢的低溫液化氣體的場所，如液化石油氣儲罐等。
　　二、系統組成及工作原理
　　1、系統組成
　　泵組式微水霧滴滅火系統主要組成：水箱、高壓泵組、穩壓泵組、安全泄壓閥、控制盤、管網、壓力開關、噴頭、分區控制閥、火災報警滅火控制器、火災探測器、遠程通訊模塊、遠程控制終端等部件組成。（見圖1）
　　2、系統工作原理

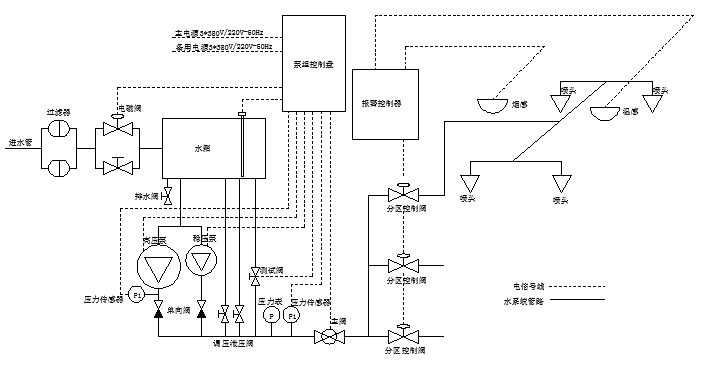

　　圖2是高壓細水霧滅火系統的工作原理圖:在監視狀態下，高壓細水霧系統從泵組單向閥出口至分區控制閥前的管網內（閉式至噴頭管網）維持在1.0~1.2MPa。當該管網內壓力低于1.0MPa時，穩壓泵啟動，使該管網內的壓力達到1.2MPa，當穩壓泵運行超過10秒后壓力仍沒有達到1.2MPa,主泵啟動，穩壓泵停止。主泵可分別通過火災報警控制器、現場手動按鈕、現場機械應急手柄、手動報警按鈕、控制中心、泵組控制盤、遠程控制終端共七種方式間接啟動。
　　1泵組控制柜，2電機，3水箱，4過濾器，5水箱支架，6排污閥，
　　7進水電磁閥，8主閥，9回水閥，10穩壓泵總成，11DN80球閥，
　　12安全（泄壓調壓）閥，13鐘形罩，14高壓泵,15DN25高壓軟管總成，
　　16單向閥，17泵組支架，18壓力變送器，19底支架，20液位傳感器，
　　21水箱蓋，22觸摸顯示屏，23壓力表，24水箱出水管，25高壓泵進水軟管，26高壓管，27穩壓泵出水管總成，28單向閥2,29液位計




　　高壓細水霧內置水箱，水源從進水電磁閥或手動球閥，經過濾器進入水箱，水箱設有液位計，當液位低于設定值或高壓泵啟動時，電磁閥打開，開始進水。高水位時關閉，停止進水。
　　通過泵組控制盤或遠程控制終端，可實現高壓細水霧滅火系統的啟動、停止及系統運行狀況監控。

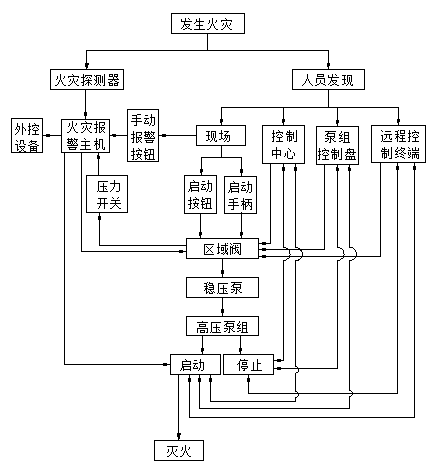

　　圖3 是高壓細水霧滅火系統運行流程圖。
　　三、系統主要零部件技術性能
　　1、高壓細水霧噴頭
　　1.1  高壓細水霧噴頭型號及分類

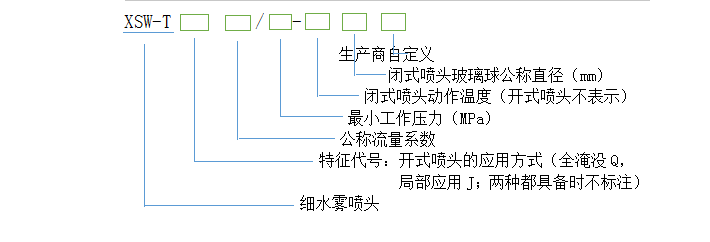

　　高壓細水霧噴頭型號由產品類別、產品代號、主參數、自定義代號等組成。


1.2  噴頭型號及性能參數

型號	流量系數    (K)	工作壓力MPa	噴頭總流量L/min	最大安裝距離（m）	最大安裝高度（m）
					全淹沒	局部
XSW-TQ0.3/10	0.3	10	3	3	3	1.5
XSW-TQ0.5/10	0.5	10	5	3	5	2.5
XSW-T0.7/10	0.7	10	7	3	8	4
XSW-T1.0/10	1	10	10	3	8	4
XSW-T1.2/10	1.2	10	12	3	10	5
XSW-T1.7/10	1.7	10	17	3	10	5
XSW-T2.0/10	2	10	20	3	10	5

　　2、高壓細水霧泵組
　　2.1高壓細水霧泵組型號及分類

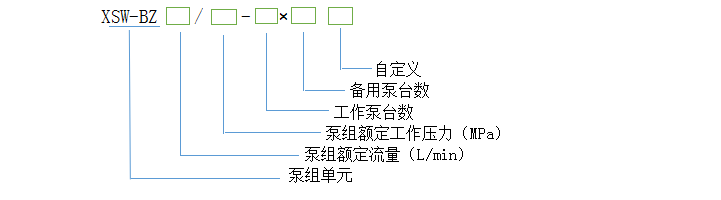

　　高壓細水霧泵組型號由類別、產品代號、主參數、工作泵及備用泵臺數、自定義代號等組成。

2.2泵組型號及性能參數

型號	額定流量（L/min）	額定工作壓力（MPa）	工作泵臺數	泵用泵臺數
XSW-BZ112/13-1×1	112	13	1	1
XSW-BZ224/13-2×1	224	13	2	1
XSW-BZ336/13-3×1	336	13	3	1
XSW-BZ448/13-4×1	448	13	4	1
XSW-BZ560/13-5×1	560	13	5	1
XSW-BZ672/13-6×1	672	13	6	1
XSW-BZ784/13-7×1	784	13	7	1

　　3、分區控制閥
　　3.1高壓細水霧分區控制閥型號及分類

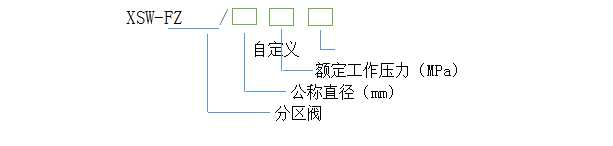

　　高壓細水霧分區控制閥型號由類別、產品代號、主參數、自定義代號組成。
　　3.2分區控制閥型號及性能參數

型號	公稱直徑（mm）	額定工作壓力（MPa）
XSW-FZ 20/13-	20	13
XSW-FZ 25/13-	25	13
XSW-FZ 32/13-	32	13
XSW-FZ 40/13-	40	13
XSW-FZ 50/13-	50	13

　　四、系統操作
　　高壓細水霧系統具有自動啟動，手動電動啟動（遠程或就地）、機械應急啟動三類啟動方式。
　　3.1系統的自動啟動：
　　當保護區內發生火災時，火災探測器探測到火災，發出信號至火災報警控制器。火災報警控制器根據火災探測器的地址確認發生火災的區域，發出聯動啟動滅火系統的控制信號，打開相應的分區控制閥。分區控制閥打開后管道壓力下降，穩壓泵自動啟動運行超過10秒鐘后因為壓力仍達不到1.2MPa，泵組控制盤自動根據分區控制閥防區的大小確定依次啟動多臺高壓主泵（泵組的流量與該防區的流量略高），使系統管道內水迅速達到工作壓力，并通過高壓細水霧噴頭噴射而出，產生細水霧撲滅火災。
　　3.2系統還有手動電氣啟動：
　　遠程啟動：當人發現火災發生時，在火災探測器尚未動作的情況下，可以通過遠程消防控制中心或遠程控制終端啟動相應分區控制域的電動閥（或電磁閥）按鈕，達到啟動分區控制閥的目的，水泵能自動啟動進行供水滅火。
　　就地啟動：在人發現火災時，也可就地打開分區控制閥箱，按下分區控制閥控制按鈕打開區域閥進行滅火。
　　3.3 系統的機械應急啟動：
　　在火災報警系統失靈的情況下可手動操作分區控制閥上的手柄打開分區控制閥進行滅火。
　　3.4 系統恢復
　　滅火后，通過按下泵控制箱面板上的急停按鈕來停止主泵，再關閉分區控制閥箱內的電動截止閥。停泵后排空主管道內的壓力水。關閉泵組處的主閥，確定泵組控制柜內的主泵啟動觸點斷開，按下觸摸屏上的復位按鈕，使系統處于準備狀態，水箱自動開始補水，補水完成后用穩壓泵對主管進行充水，直到達到正常的系統準備工作壓力(1.0-1.2)MPa，在對主管網補水的同時，要注意在主管道的末端進行排氣。補水完成后，按系統的調試程序對系統進行調試及檢查，使系統各部件處于工作狀態。
　　五、系統維護
　　1、基本要求
　　1.1高壓細水霧滅火系統（以下簡稱系統）所有者應根據《細水霧滅火系統施工及驗收規范》和本手冊的要求對細水霧滅火系統進行定期檢查、測試和維護，以確保系統的完好工作狀態。
　　1.2系統的運行管理應制定操作和維護規程，明確管理者職責，操作人員必須經過專業培訓。
　　1.3當系統保護區內的危險物、系統的供水、保護區結構或其它可能影響系統使用的情況發生變化時，應立即通知專業人員采取相應措施，恢復系統。
　　2、系統檢查與試驗
　　2.1系統及系統組件應定期進行檢查，以確定其功能滿足使用要求。檢查的頻率應符合表2.1的要求，也可根據要求加大頻次，檢查完畢后系統應恢復工作狀態。
　　表2.1

項目	操作內容	頻次
水箱	檢查水位	每月
泵組及控制盤	檢查狀況完好	每月
分區控制閥	檢查狀況完好	每月
探測器、報警控制器等報警裝置	檢查狀況完好	每月
主備電源	檢查狀況完好	每月
管道、管配件、噴頭、支吊架等	檢查狀況完好	每月
水源	檢查供水能力	每季度

　　2.2試驗的頻率應符合表2.2的要求，試驗的操作及程序應按高壓細水霧使用說明書的要求進行，試驗的結果應與以往的試驗結果或竣工驗收的試驗結果進行比較，并保持一致。試驗前應有經批準的試驗方案，并由專業人員進行操作。
　　表2.2 試驗頻次

項目	操作內容	頻次
主、備泵及穩壓裝置自動啟動	功能試驗	每半年
分區控制閥	功能試驗	每半年
主泵的手動啟動及緊急停止	功能試驗	每年
水箱自動補水	功能試驗	每年
主備電源自動切換	功能試驗	每年
與報警系統的聯動控制	功能試驗	每年

　　3、系統維修
　　3.1維護維修應按一定的頻次進行，以確保系統裝置的功能性及可靠性。重點維護維修頻次應按表3.1的規定進行。
　　表3.1維修維護頻次

項目	操作內容	頻次
水箱	換水、清洗	每季度
過濾器	清洗	每年或系統動作后
系統及管網	沖洗	每年

　　3.2預防性維護至少應包括以下內容：對閥門的閥桿及手柄進行潤滑，過濾器或濾網等的清洗。
　　3.3更換性維護至少應包括以下內容：更換受損或被噴涂的噴頭，更換失效的支吊架，更換閥門及密封件。
　　3.4緊急維護至少應包括以下內容：由于管道受凍或受損造成的損害修理，更換受損的電氣線路。
　　4、注意事項：
　　4.1避免在無水的狀態下啟動高壓泵。在泵組的首次啟動之前和每次維修之后，系統復位可以運轉之前必須保證泵組（泵殼）內水加滿。
　　4.2泵組高壓泵自動啟動測試前必須把主閥關閉，測試閥開啟。
　　附錄
　　高壓細水霧電氣操作說明
　　一、操作面板
　　1、電源指示燈：主電源指示燈
　　2、備電指示燈：備用電源指示燈
　　3、報警指示燈：PLC報警故障指示燈
　　4、手\自動切換開關：手動與自動運行無干擾切換
　　5、緊急停機按鈕：切斷程序及二次回路，
　　停止一切運行
　　6、啟動按鈕：啟動高壓泵組
　　7、停止按鈕：停止高壓泵組
　　8、HMI：人機界面，監控畫面

　　運行畫面
　　1、可以監視控制高壓泵、穩壓泵，進水電磁閥的狀態
　　2、面板設有時間
　　3、主畫面下方可切換其他畫面及電氣故障報警復位
　　4、可監視出水閥和回水閥狀態
　　5、顯示水箱液位及各管道壓力值、電流值
　　6、自動巡檢啟動，停止功能。


　　手動控制
　　1、可以監視控制啟動、停止高壓泵、穩壓泵，進水電磁閥并顯示其狀態
　　2、面板設有時間
　　3、主畫面下方可切換其他畫面及電氣故障報警復位
　　4、可監視高壓泵、穩壓泵、出水閥和回水閥狀態
　　5、顯示水箱液位及各管道壓力值、電流值
　　參數設定畫面
　　1、設定各高壓泵的啟動延時時間、準備狀態主管道壓力設定、工作狀態主管道壓力設定。
　　2、畫面下方可切換其他畫面
　　報警記錄
　　1、記錄歷史事件及故障，有編號，時間
　　幫助
　　1、針對電氣人機界面詳細操作說明。


　　高壓細水霧滅火系統的滅火機理
　　1.高效冷卻作用：由于細水霧的霧滴直徑很小，普通細水霧系統霧粒直徑10～100μm，在汽化的過程中，從燃燒物表面或火災區域吸收大量的熱量。按100℃水的蒸發潛熱為2257kJ/kg計，每只噴頭噴出的水霧（噴水速度0.133L/s）吸熱功率約為300KW。實驗證明直徑越小，水霧單位面積的吸熱量越大，霧滴速度越快，直徑越小，熱傳速率越高。
　　2.窒息作用：細水霧噴入火場后，迅速蒸發形成蒸汽，體積急劇膨脹1700～5800倍，降低氧體積分數，在燃燒物周圍形成一道屏障阻擋新鮮空氣的吸入。隨著水的迅速汽化，水蒸氣含量將迅速增大，同時氧含量在火源周圍空間減小到16%～18%時，火焰將被窒息。另外火場外非燃燒區域霧滴不汽化，空氣中氧氣含量不改變，不會危害人員生命。
　　3.阻隔輻射熱作用：高壓細水霧噴入火場后，蒸發形成的蒸汽迅速將燃燒物、火焰和煙霧籠罩，對火焰的輻射熱具有極佳的阻隔能力，能夠有效抑制輻射熱引燃周圍其它物品，達到防止火焰蔓延的效果。水霧對輻射的衰減作用還可以用來保護消防隊員的生命。
　　4.稀釋、乳化、浸潤作用：顆粒大沖量大的霧滴會沖擊到燃燒物表面，從而使燃燒物得到浸濕，阻止固體揮發可燃氣體的進一步產生，達到滅火和防止火災蔓延的目的。另外，高壓細水霧還具有洗滌煙霧、廢氣的作用、對液體的乳化和稀釋作用等。
　　高壓細水霧滅火系統特點：
　　安全環保--以水為滅火劑的物理滅火，對環境、保護對象、保護區人員均無損害和污染。
　　高效滅火--冷卻速度比一般噴淋系統快100倍。高壓細水霧還具有穿透性，可以解決全淹沒和遮擋的問題，還可以防止火災的復燃。
　　凈化作用--能凈化煙霧和廢氣，有利于人員安全疏散和消防人員的滅火救援工作。
　　屏蔽輻射熱--對熱輻射有很好的屏蔽作用，達到防止火災蔓延、迅速控制火勢的效果。
　　水漬損失小--用水量僅為水噴淋系統的1-5%,避免了大量的排水對設備的損壞和對環境的二次污染。
　　電絕緣性好--可有效撲救帶電設備火災。
　　可靠性高--系統安裝完成后可對系統進行模擬檢驗，以增加系統動作的可靠性。
　　系統壽命長--所用泵組、閥門和管件均采用耐腐蝕材料，系統壽命可長達30（60）年。
　　配制靈活--可局部使用，保護獨立的設施或設施的某一部分；作為全淹沒系統，保護整個空間。
　　安裝簡便--相對于傳統的滅火系統而言，管道管徑小，僅為10-32mm,使安裝費用相應降低。
　　維護方便--僅以水為滅火劑，在備用狀態下為常壓，日常維護工作量和費用大大降低。
　　高壓細水霧滅火系統適用范圍：
　　高壓單流體細水霧滅火系統適用于撲救A類、B類、C類和電氣類火災。由于它先進的滅火機理，其使用基本不受場所的限制，在陸地、海洋、空間均可應用。尤其是對高危險場合的局部保護和對密閉空間的保護特別有效。如：石化行業、軍事裝備、煤炭行業、醫藥、食品加工行業、古建筑、檔案館、商業民用建筑、地鐵、隧道、大型交通車輛、水面船舶、航空航天、電力、電子行業、消防隊和森警等。
